交叉网线做法是什么

电脑知识 投稿 10600 0 评论

怎么做交叉网线?以下内容主要是针对遇上交叉网线做法是什么的问题,我们该怎么处理呢。下面这篇文章将为你提供一个解决思路,希望能帮你解决到相关问题。

怎么做交叉网线

568A线序:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

568B线序:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

直通线:两端同为568B线序

百兆交叉线:一端为568B,另端为568A线序

千兆交叉线:一段位568B,另端为:绿白,绿,橙白,棕白,棕,橙,蓝,蓝白

同层设备用交叉线

不同层用直连线

或:同种设备用交叉线,不同种设备用纸连线

原因:同种设备一个为信号发送,一个为信号接收

普通网线,做法备忘:

一端: 橙白/橙/绿白/蓝/蓝白/绿/棕白/棕(12345678)

一端: 橙白/橙/绿白/蓝/蓝白/绿/棕白/棕(12345678)

双机直连网线,做法实际上就是普通网线做法的1→3 2→6四根线交叉,其两头的排列方式分别为:

一端: 橙白/橙/绿白/蓝/蓝白/绿/棕白/棕(12345678) 1 2 3 4 5 6 7 8

一端: 绿白/绿/橙白/蓝/蓝白/橙/棕白/棕(36145278) 3 6 1 4 5 2 7 8

如果是使用简易网线测量仪,其灯跳顺序应为:12→45→78→36→12

你也可以把4578四根线也交叉,即:

1 2 3 4 5 6 7 8

3 6 1 7 8 2 4 5

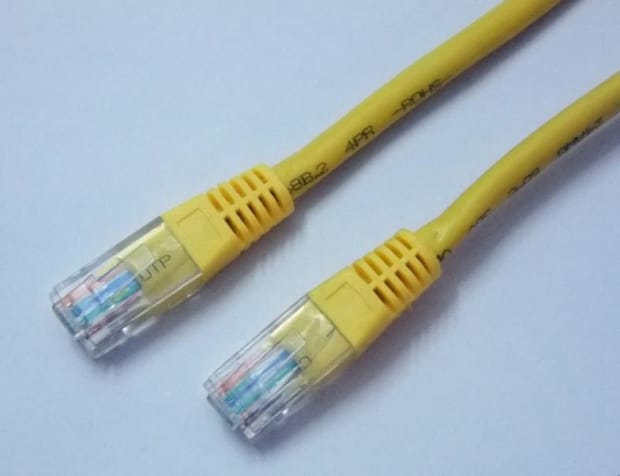

交叉网线做法是什么

交叉网线做法是什么

第一:双绞线是水晶头RJ45的打法有两种,一种是568A,另一种是568B。

第二:标准568A:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕--8。

第三:标准568B:绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6,棕白--7,棕--8。

以上就是为你整理的交叉网线做法是什么全部内容,希望文章能够帮你解决怎么做交叉网线相关问题,更多请关注本站电脑栏目的其它相关文章!
