cad中怎样将3d转成2d？我们在使用软件时，常常会遇到一些问题，比如如何将CAD图形导入成三维模型的问题，我们该怎么处理呢。下面这篇文章将为你提供一个解决思路，希望能帮你解决到相关问题。
cad中怎样将3d转成2d

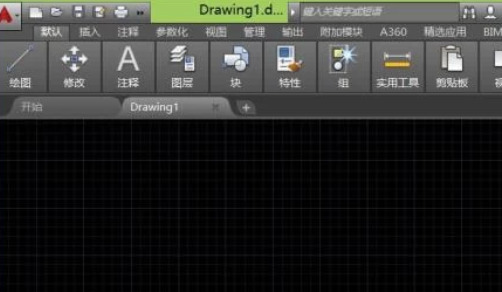

步骤1、打开CAD这款软件，进入CAD的操作界面。

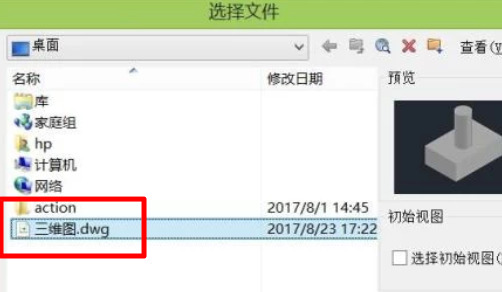

步骤2、在该界面内按下快捷键Ctrl+O键弹出选择文件对话框，在该对话框内找到我们需要的图形文件。

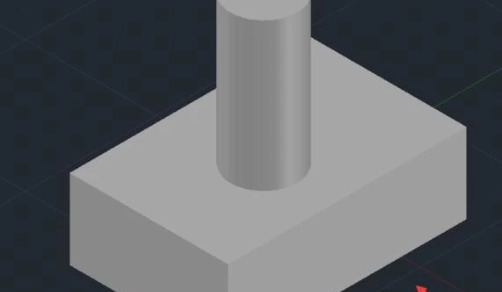

步骤3、找到我们的图形文件后，点击打开可以看到我们的图形。

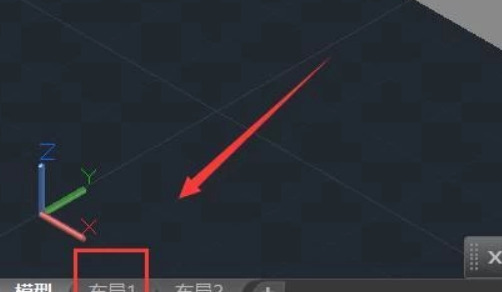

步骤4、在命令行下面找到布局1选项。

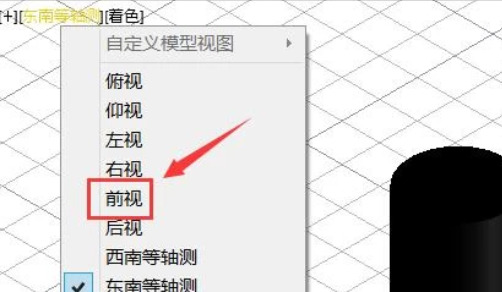

步骤5、点击布局1选项，进入布局界面，在该界面里找到视图控件选项，点击视图控件选项在其下拉菜单里找到前视图选项。

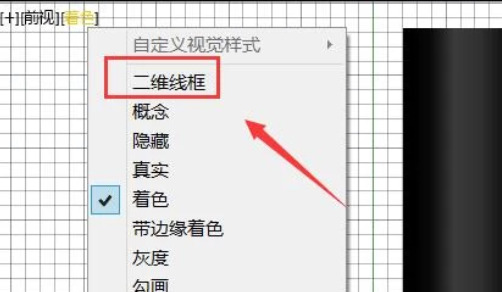

步骤6、再找到视觉样式选项，点击视觉样式选项在其下拉菜单里找到2d线框选项。

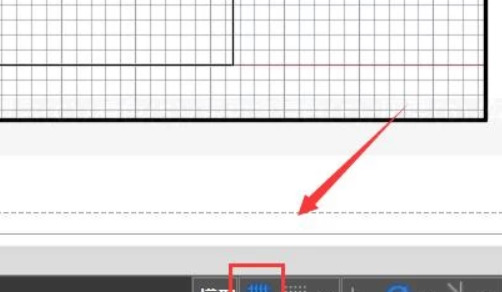

步骤7、再在命令行下面图形栅格选项，将其关闭。

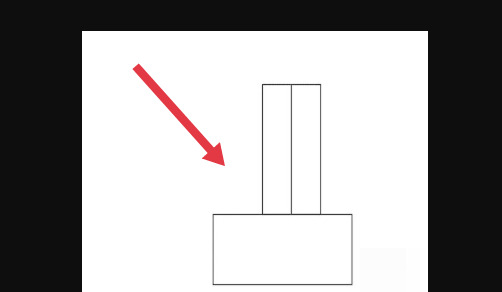

步骤8、关闭视图栅格后，我们的2d图形就得到了。
如何将CAD图形导入成三维模型

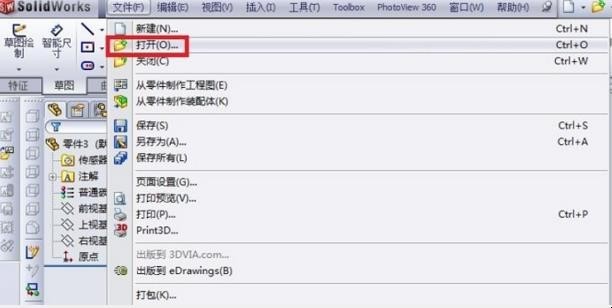

第一：在solidworks界面中点击【文件】——【打开】。

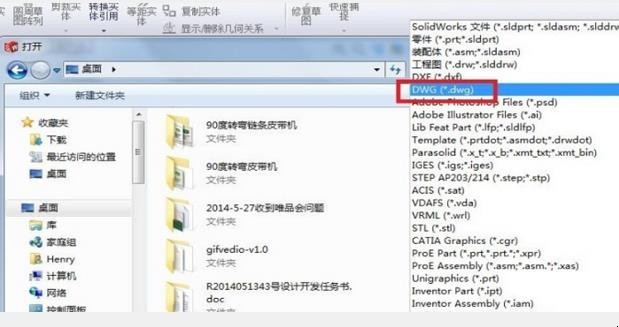

第二：在对话框中选择文件格式DWG。

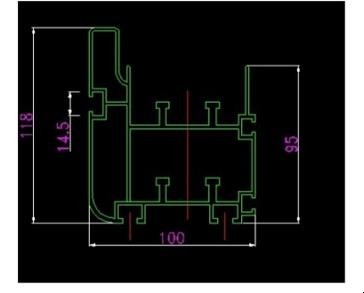

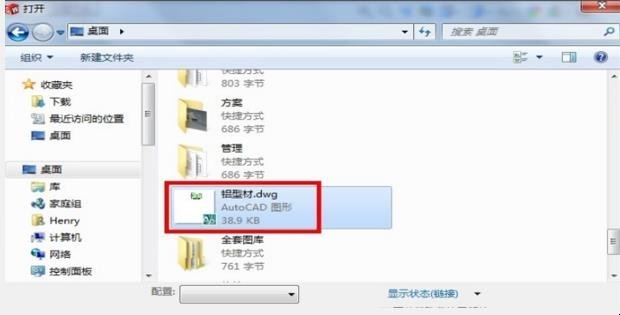

第三：找到并选中图形文件所在位置。

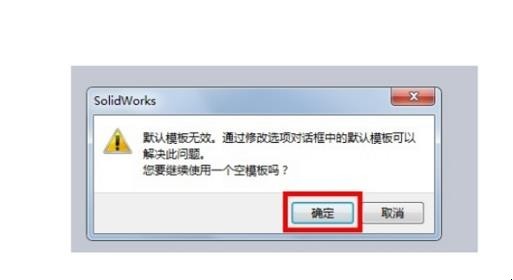

第四：进入下一步，点击【确定】。

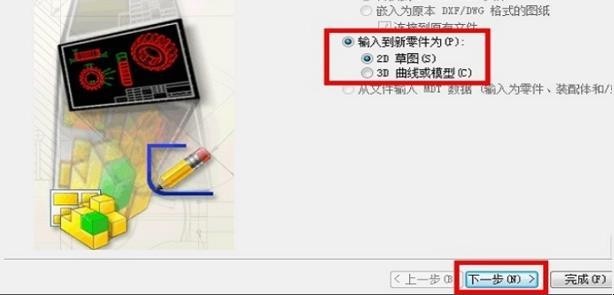

第五：进入下一步，如图进行选择，然后点击【下一步】。

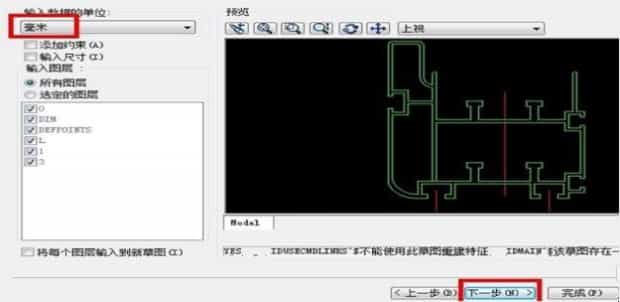

第六：如图进行选择，点击【下一步】。

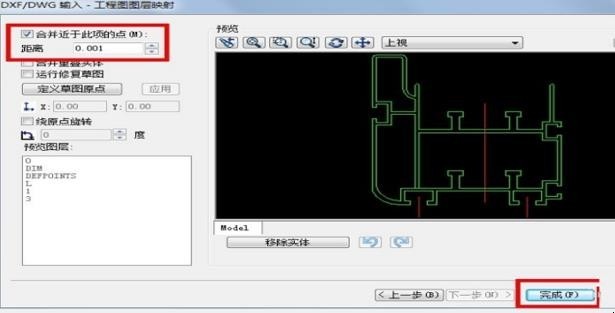

第七：如图进行选择，点击【完成】。

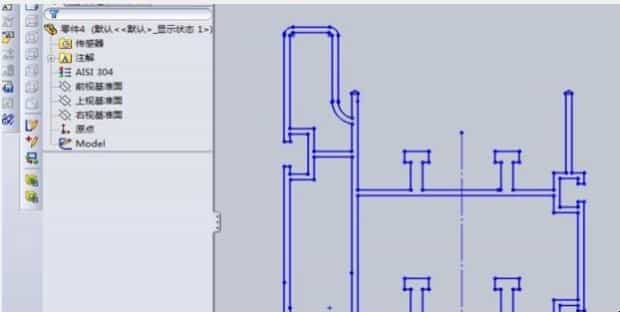

第八：cad图形文件被导入成solidworks草图。

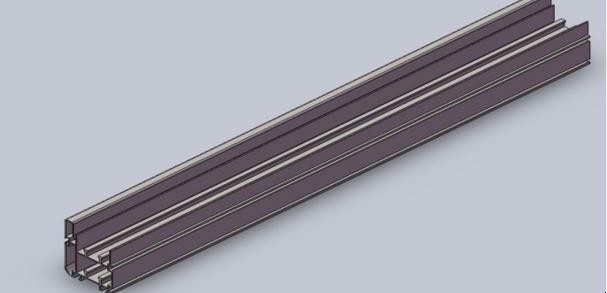

第九：点退出草图后，使用拉伸特征，完成将CAD图形导入成solidworks三维模型操作。
关于如何将CAD图形导入成三维模型的全部内容就介绍完了，希望文章能够帮你解决相关问题，更多请关注本站软件栏目的其它相关文章！
